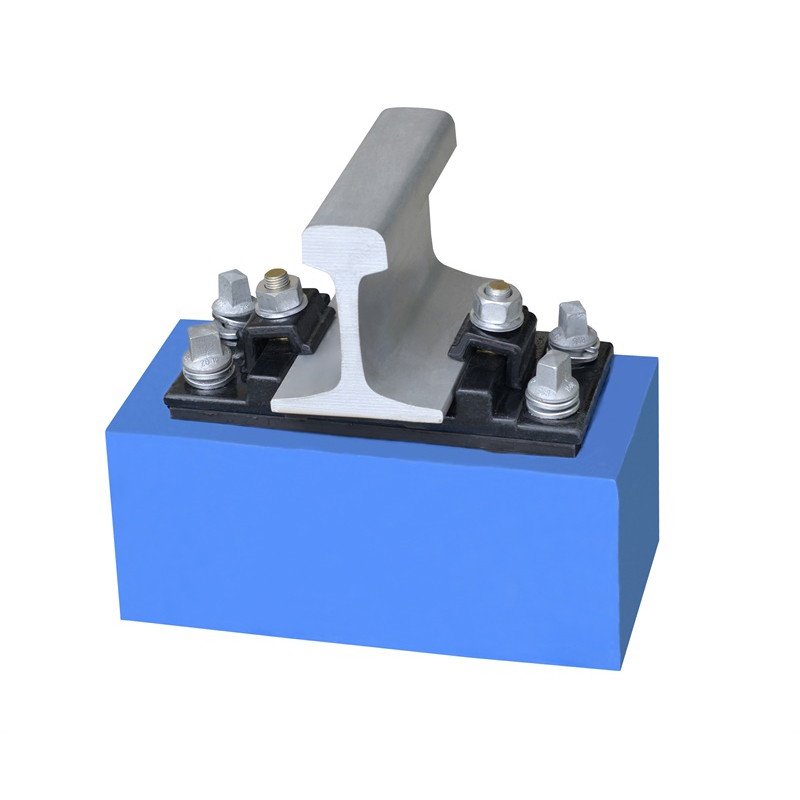

High-speed rail V-shaped fastener
The spring strip V-shaped fastener system is designed to meet the operating conditions of passenger dedicated lines. It is designed to meet the conditions of laying pre-stressed concrete ballasted tracks with shoulder pillows. The shoulder has a bolt
本扣件系統在原有扣件結構的基礎上重點對以下幾方面進行優化改進:1）提高扣件系統的絕緣性能；2）提高彈條的疲勞性能；3）同時考慮可安裝小扣壓力彈條和摩擦系數小的復合墊板，具備小阻力扣件的功能。

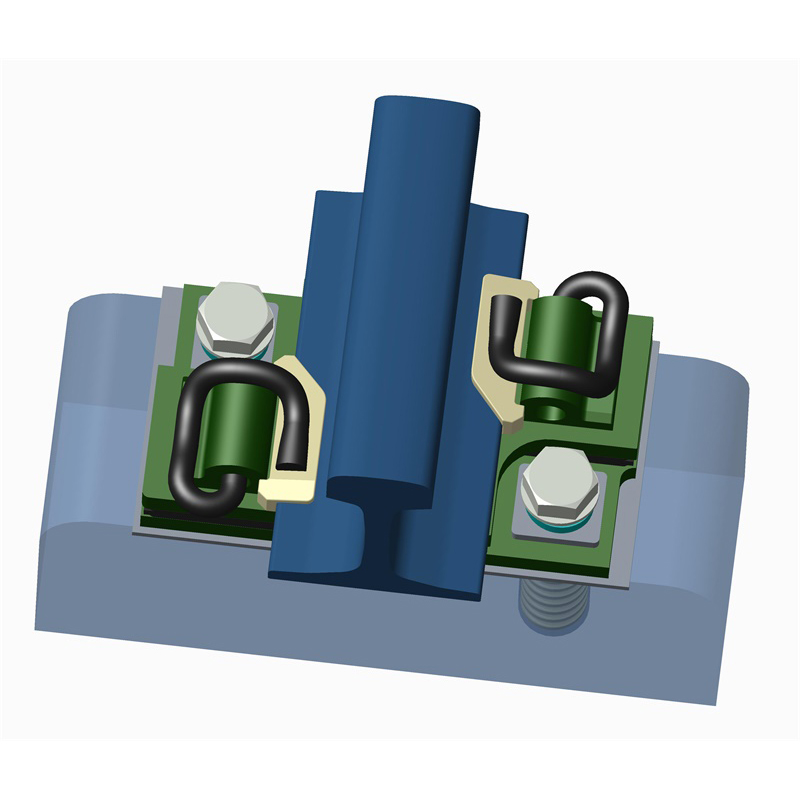

1）系統組成
扣件系統由彈條、螺旋道釘、平墊圈、軌距擋板、軌下墊板和定位于預應力混凝土有擋肩枕的預埋套管組成。鋼軌高低調整時采用調高墊板。
2）結構特征
本扣件為有螺栓扣件系統，屬軌枕帶混凝土擋肩的彈性不分開式扣件?？奂哂幸韵陆Y(jié)構特征:
a）采用螺旋道釘與套管配合緊固彈條，提高了扣件系統的絕緣性能。
b）可安裝多種彈條，既可安裝大扣壓力彈條也可安裝小扣壓力彈條。配合不同摩擦系數的軌下墊板（橡膠墊板或復合墊板），滿足不同線路阻力的要求。
c）利用工程塑料制造的軌距擋板調整軌距并起絕緣作用，減少扣件部件數量，避免調整軌距時影響螺旋道釘?shù)氖芰顟B(tài)；
d）通過在軌下墊板與混凝土軌枕承軌面間墊入調高墊板實現鋼軌高低調整。
4）配套軌枕接口技術要求
扣件系統對軌枕接口的技術要求主要是承軌槽的型式尺寸和軌枕中預埋套管的埋設位置和精度。既有IIIa型有擋肩預應力混凝土枕僅需在原釘孔位置按規定埋設預埋套管，彈條V型扣件系統便可與其相配套。
